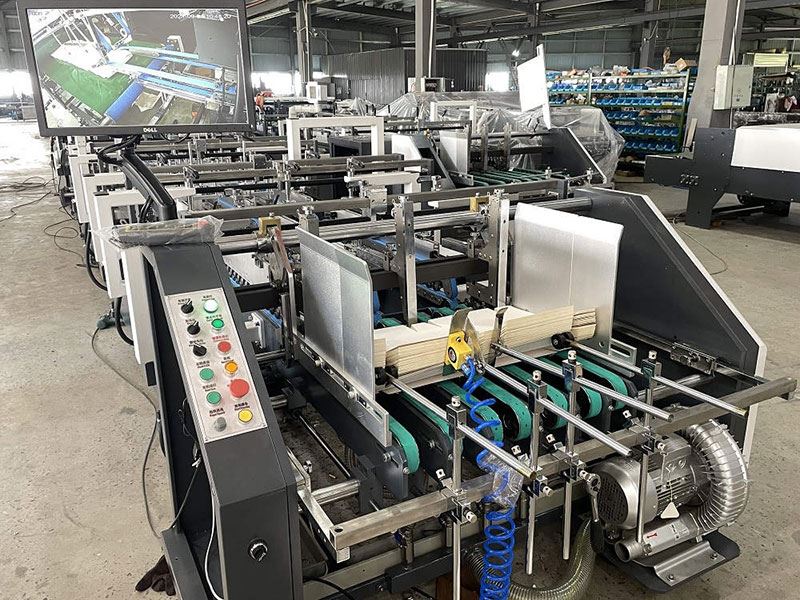

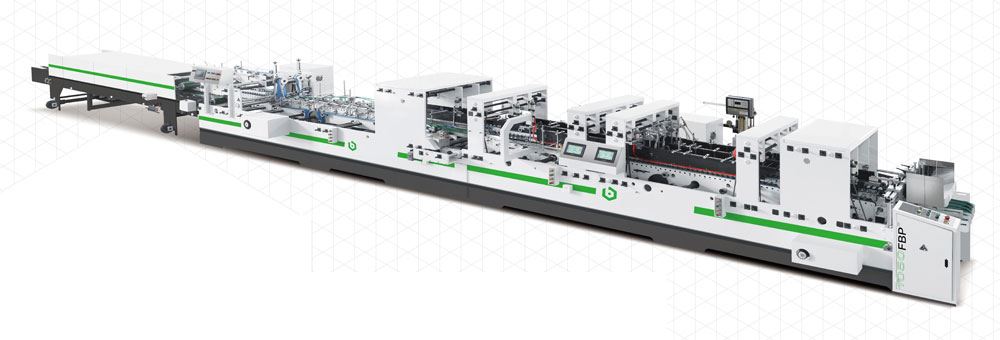

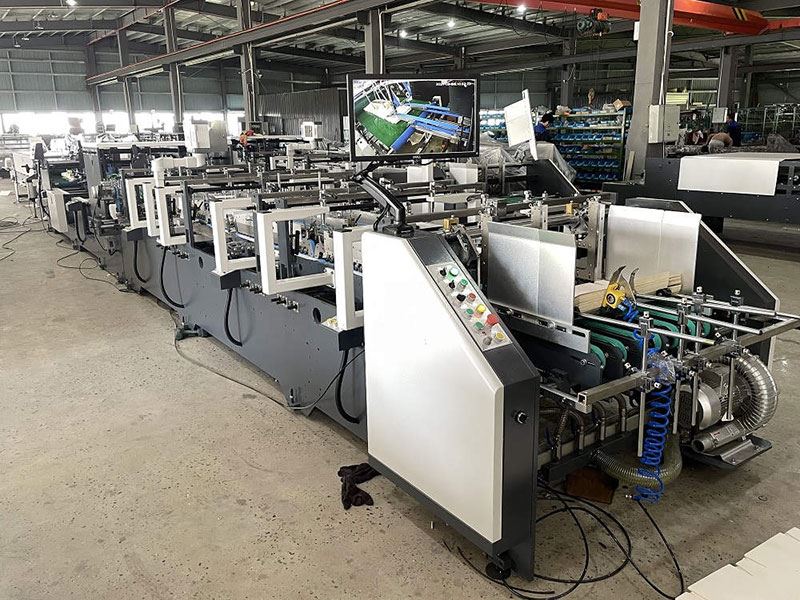

Máquina de colagem e dobra de caixas de cartão de alta velocidade (coladeira de caixas de canto 4&6), HZH-FBP
A máquina para dobrar e colar caixas de papelão da série HZH-FBP pode trabalhar com vários materiais, tais como cartões e flauta. Pode ser equipada com dispositivo de pré-dobramento e trava de colagem de fundo, 4 cantos e 6 cantos de fixação de dedos opostos.
Características
- A moldura feita de base de chapa de aço apresenta boa rigidez
- Compacto e conveniente em termos de estrutura para funcionar
- Alta eficiência produtiva (velocidade máxima de 200m/min), produtos confiáveis
- Adopta círculo importados de arco dentário síncronos cinto, resultando em transmissão precisos, baixo nível de ruído e longa vida útil
- Este tipo de Máquina para colagem é adequado para cartões de várias formas e tamanhos
Especificações
Modelo | HZH580FBP |
HZH780FBP |
HZH980FBP |
HZH1100FBP |
HZH1380FBP |
Material | Papelão 250~600gsm | Papelão 250~600gsm ou E cartão ondulado | |||
Max velocidade linear | 240m/min | 200m/min | 200m/min | 200m/min | 200m/min |
Cataplasma (cola) | Cola à base de água fria | ||||
Fonte de alimentação | 380V 3P 50Hz | 380V 3P 50Hz | 380V 3P 50Hz | 380V 3P 50Hz | 380V 3P 50Hz |
Poder do motor Principal | 7.5KW | 7.5KW | 11KW | 11KW | 11KW |
Potência total | 9.6KW | 10.6KW | 14.1KW | 14.1KW | 14.1KW |
Dimensão total | 11×1.3×1.7m | 11×1.3×1.7m | 14×1.3×1.9m | 14×1.3×1.9m | 14×1.6×2.1m |
Peso | 4500kg | 5000kg | 6500kg | 7000kg | 7500kg |
Especificações do cartão
colagem do cartão com lado Normal
Posição | HZH580 |
HZH780 |
HZH980 |
HZH1100 |
HZH1380 |
|
A | MAX | 580 | 780 | 980 | 1100 | 1380 |
MIN | 80 | 160 | 160 | 180 | 180 | |
B | MAX | 580 | 780 | 980 | 1100 | 1380 |
MIN | 70 | 100 | 100 | 120 | 120 | |
C | MAX | 290 | 390 | 490 | 550 | 690 |
MIN | 40 | 80 | 80 | 90 | 90 | |
D | MAX | 580 | 780 | 980 | 1100 | 1380 |
MIN | 80 | 160 | 160 | 180 | 180 | |
E MIN | 10 | 15 | 20 | 20 | 20 | |
F MIN | 7 | 10 | 10 | 10 | 10 |
Posição | HZH580 |
HZH780 |
HZH980 |
HZH1100 |
HZH1380 |
|
A | MAX | 520 | 700 | 900 | 1000 | 1250 |
MIN | 160 | 200 | 220 | 220 | 220 | |
B | MAX | 580 | 780 | 980 | 1100 | 1380 |
MIN | 100 | 150 | 200 | 200 | 200 | |
C | MAX | 260 | 350 | 450 | 500 | 625 |
MIN | 80 | 100 | 110 | 110 | 110 | |
D | MAX | 580 | 780 | 980 | 1100 | 1380 |
MIN | 80 | 160 | 160 | 180 | 180 | |
E | MAX | |||||
MIN | 22 | 25 | 25 | 25 | 25 | |
F | MAX | Recorre a E | Recorre a E | Recorre a E | Recorre a E | Recorre a E |
MIN | 7 | 10 | 10 | 10 | 10 | |
G MIN | Recorre a E | Recorre a E | Recorre a E | Recorre a E | Recorre a E |
Posição | HZH580 |
HZH780 |
HZH980 |
HZH1100 |
HZH1380 |
|
A | MAX | 580 | 780 | 980 | 1100 | 1380 |
MIN | 80 | 140 | 160 | 180 | 200 | |
B | MAX | 580 | 780 | 980 | 1100 | 1380 |
MIN | 120 | 160 | 160 | 160 | 160 | |
C | MAX | 380 | 480 | 780 | 780 | 880 |
MIN | 120 | 160 | 160 | 160 | 200 |
Posição | A | B | C | D | E | |
1100 | Max | 1100(mm) | 100(mm) | 500(mm) | 900(mm) | 640mm |
Min | 420(mm) | 40(mm) | 100(mm) | 180(mm) | 100(mm) | |
980 | Max | 980(mm) | 100(mm) | 450(mm) | 780(mm) | 540(mm) |
Min | 420(mm) | 40(mm) | 100(mm) | 180(mm) | 100(mm) | |
780 | Max | 780(mm) | 100(mm) | 330(mm) | 580(mm) | 450(mm) |
Min | 420(mm) | 40(mm) | 100(mm) | 180(mm) | 100(mm) |
Posição | A | B | C | D | E | |
1100 | Max | 1100(mm) | 100(mm) | 980(mm) | 980(mm) | 900(mm) |
Min | 180(mm) | 40(mm) | 40(mm) | 100(mm) | 180(mm) | |
980 | Max | 980(mm) | 100(mm) | 780(mm) | 780(mm) | 700(mm) |
Min | 180(mm) | 40(mm) | 100(mm) | 180(mm) | 100(mm) | |
780 | Max | 780(mm) | 100(mm) | 580(mm) | 580(mm) | 500(mm) |
Min | 180(mm) | 40(mm) | 100(mm) | 180(mm) | 100(mm) |
