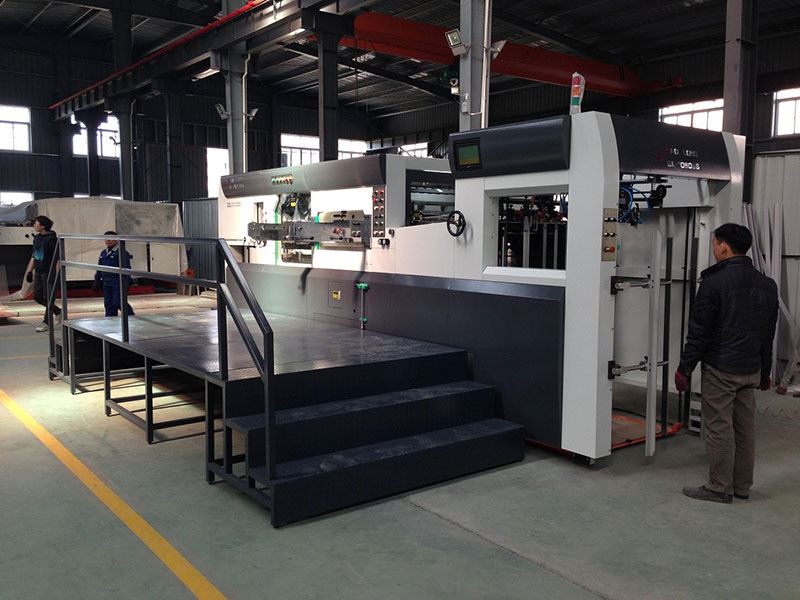

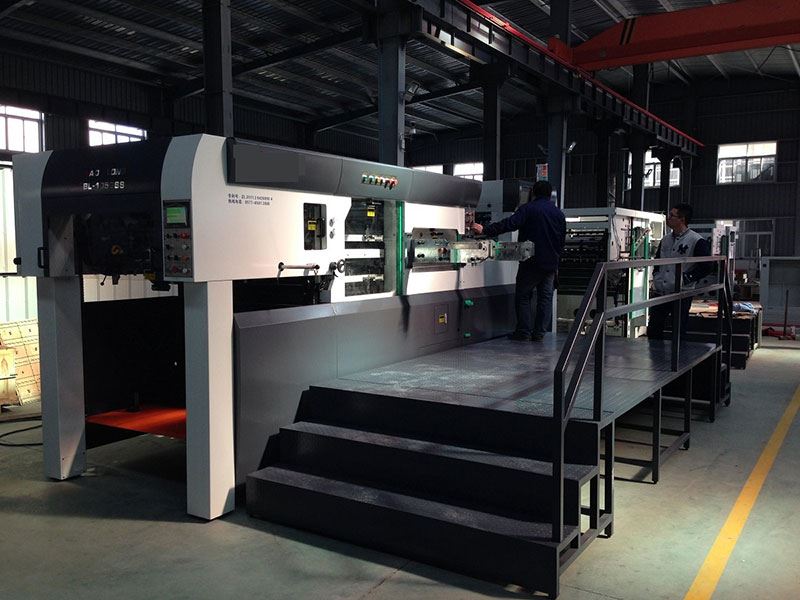

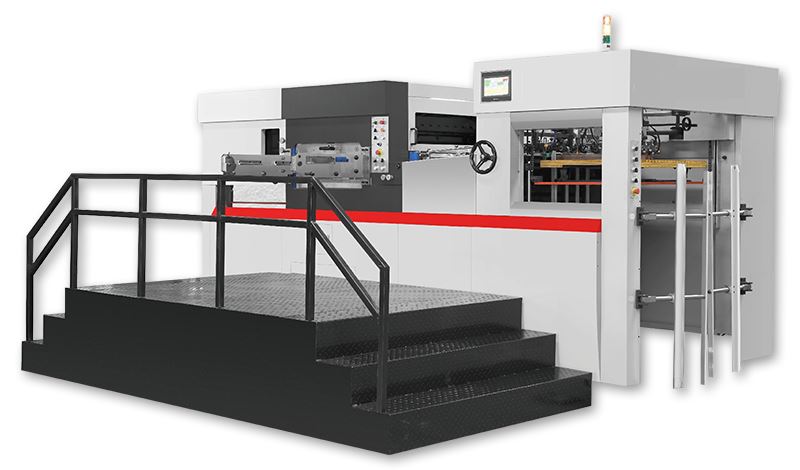

Máquina automática de corte de matriz plana com decapagem (cortador de matrizes)
A máquina de corte e vinco automática com sistema de esvaziamento série BL1050 é designada com função de esvaziamento para remover os resíduos automaticamente. Ela é aplicável para corte e vincagem de cartão, papelão e outros materiais de embalagem. O HMI para equipamento de corte e vinco apresenta informação de alerta, informações de bloqueio de estrutura e informação de prensagem de molde. Portando, a operação da máquina e corte e vinco automática é bastante simples.
Graças à bomba de combustível equipada com ciclo de sistema de arrefecimento de combustível proveniente de Taiwan, a vida útil das peças do equipamento de corte e vinco de papel é eficazmente prolongada. Para confiabilidade elevada, empregamos particularmente componentes eletrónicos de alto escalão e sistema de arrefecimento industrial para construção de máquina de corte e vinco de alta velocidade.
- A máquina de corte e vinco é designada com quatro sugadores de papel. O ângulo de sucção de papel pode ser ajustado com base nas condições de deformação do papel.
- O dispositivo de sopro nos dois lados da máquina é propício para uma rápida separação do papel e alimentação do papel sem problemas. A velocidade máxima de alimentação do papel é de 7500 peças por hora.
- Projetada com embreagem especial, o alimentador de papel pode trabalhar independentemente ou juntamente com a máquina principal em qualquer hora.
- O eixo dobrado e a engrenagem helicoidal para as peças de corte e vinco e a máquina principal são feitas de aço de liga de alto grau. Além disso, a placa de parede e pedestal para a máquina de corte e vinco automática são produzidos a partir de ferro fundido nodular em arreia de resina. O ferro fundido nodular é processado com tecnologia Meehanite para atingir uma estabilidade extraordinária.
- A plataforma móvel é construída com dispositivo de bloqueio pneumático. Simples e conveniente, a pressão pode ser controlada através de operação nos botões.
- Para trazer mais conveniência aos usuários, a máquina de corte e vinco automática pode ser equipada com dispositivo de esvaziamento com estrutura superior, médio e inferior. A estrutura pode ser movida pelo dispositivo de elevação de controle elétrico.
- Para uma produtividade elevada, o coletor de papel é instalado com dispositivo de transporte de papel que suporta recolha de papel sem paragem.
- Além do sistema de arrefecimento de óleo, o limitador de tensão, a barra de grampo e cadeias especialmente designados precisão e operação em alta velocidade para a máquina de corte e vinco.
Especificações /Modelos | Matriz de corte BL1050 |
BL1050S |
BL1050F |
Matriz de corte e estampagem BL1050 |
BL1050FL |
Tamanho máximo do papel | 1050x740mm | 1050x740mm | 1050x740mm | 1050x740mm | 1050x740mm |
Tamanho mínimo do papel | 400x360mm | 400x360mm | 400x360mm | 400x360mm | 400x360mm |
Espessura de papel | 80-2000gsm | 80-2000gsm | 80-2000gsm | 80-2000gsm | 80-2000gsm |
Espessura de papel ondulado | ≤ 4mm | ≤ 4mm | ≤ 4mm | ≤ 4mm | ≤ 4mm |
Velocidade máxima | 7500 folhas/h | 7500 folhas/h | 7500 folhas/h | 7500 folhas/h | 7500 folhas/h |
Velocidade máxima de estampagem | / | / | 6000 folhas/h | 6000 folhas/h | 6000 folhas/h |
Velocidade máxima de estampagem de holograma | / | / | / | 4500 folhas/h | 4500 folhas/h |
Pressão máxima | 300T | 300T | 300T | 300T | 300T |
Largura mínima de fixação | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm |
Tamanho máximo de perfuração | 1040x730mm | 1040x730mm | 1040x730mm | 1040x730mm | 1040x730mm |
Tamanho máximo de estampagem | / | / | 1020x720mm | 1020x720mm | 1020x720mm |
Eixo extrator | / | / | 3 | 4 | 3 |
Zona de aquecimento | / | / | 12 zonas | 12 zonas | 12 zonas |
Precisão de molde de corte | +/-0.075mm | +/-0.075mm | +/-0.075mm | +/-0.075mm | +/-0.075mm |
Precisão de estampagem de folha de holograma | / | / | / | +/-0.2mm | +/-0.25mm |
Potência necessária | 19kw | 20kw | 60kw | 66kw | 61kw |
Peso total | 14.5 T | 16.5T | 17T | 17.5T | 17.5T |
Tamanho da máquina | 6.1x4x2.1m | 7x4x2.1m | 7x4x2.1m | 7x4x2.1m | 7x4x2.1m |
