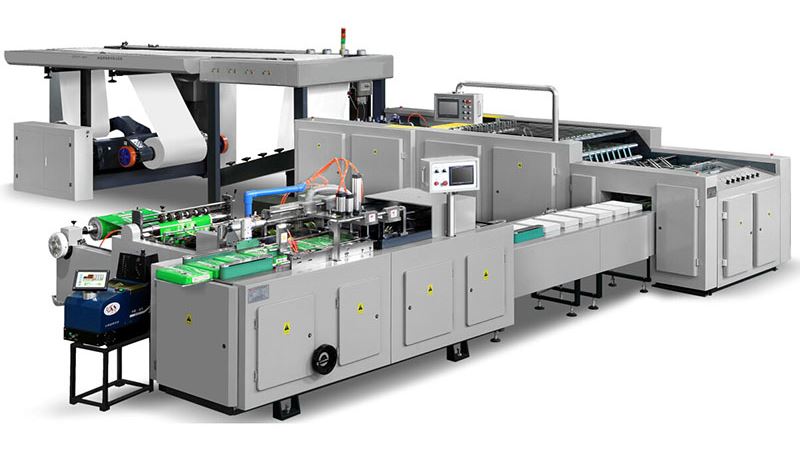

Máquina de corte transversal e embalagem de papel A4, DTCP-A4
A máquina para corte e embalagem de papel de cópia A4, encurta eficazmente o tempo de corte e embalagem, o que contribui para uma produção elevada da máquina de corte de papel. O processo de produção inclui desbobinagem de papel, corte de papel, contagem, transporte de papel, descarregamento e embalagem de papel. Esta automação elevada reduz grandemente a intensidade do trabalho.
Características
- A máquina para corte e embalagem de papel de cópia A4 pode ser concebida de acordo com as demandas dos clientes em termos de produtividade e funções.
- Este equipamento para processamento de papel de cópia A4 integra as funções de automação elétrica, controlo por PLC e automação mecânica.
- Equipado com cremalheira de alimentação de papel de alta velocidade, o equipamento para embalagem de papel de cópia A4 tem elevada capacidade de produção de até 40 embalagens por minuto.
- Somos o primeiro fabricante na indústria a empregar ferro fundido nodular para operação de trabalhos pesados, o que consequentemente garante a produtividade.
- A precisão de corte pode ser controlada de forma precisa dentro da gama de ±0.2mm.
Especificações
Modelo | DTCP-A4-5 |
DTCP-A4-10 |
DTCP-A4-20 |
DTCP-A4-30 |
DTCP-A4-35 |
DTCP-A4-40 |
|
Dispositivo de corte | |||||||
Quantidade de rolo de alimentação | 1 | 2 | 4 | 5 | 5 | 5 | |
Quantidade de cortador para corte longitudinal | 4 | 4 | 4 | 4 | 5 | 6 | |
Largura máxima do rolo de papel (mm) | 846 | 846 | 846 | 846 | 1056 | 1266 | |
Largura mínima do rolo de papel (mm) | 840 | 840 | 840 | 840 | 1050 | 1260 | |
Diâmetro do rolo de papel (mm) | 400-1200 | ||||||
Diâmetro do núcleo de papel (mm) | 3"(76.2mm) ou 6"(152.4mm) | ||||||
Peso do papel (gsm) | 60-100 | ||||||
Comprimento do papel (mm) | 297 | ||||||
Número de folhas por resma (pcs) | 0-500 | ||||||
Espessura máxima por resma (mm) | 65 | ||||||
Velocidade máxima de design (m/min) | 220 | 220 | 220 | 305 | 375 | 330 | |
Velocidade de corte (m/min) | 180-220 | 180-220 | 180-220 | 200-260 | 200-260 | 200-260 | |
Frequência de corte (tempo/min) | 437 | 437 | 437 | 650 | 650 | 800-100 | |
Capacidade de produção (embalagem /min) | 1-1.5 | 2.5-3 | 5-6 | 5-7 | 6-7 | 6-8 | |
4-5 | 8-10 | 16-20 | 25-30 | 28-35 | 35-40 | ||
Capacidade máxima de corte (Peso do papel) | 400gsm | ||||||
Precisão de corte (mm) | ±0.2 | ||||||
Rolo de papel | 1. velocidade de alimentação de papel estável 2. embalagem de papel pequena 3. qualidade de papel aceitável | ||||||
Transmissão | A máquina de embalagem e corte de papel de cópia A4 controle de velocidade contínua de frequência variável AC. | ||||||
Fonte de potência principal | 380V, 50Hz, 3-phase 4-fios | ||||||
Fornecimento de energia | 220V AC/22V DC | ||||||
Capacidade instalada (kW) | 18 | 22 | 22 | 22 | 22 | 30 | |
Consumo de ar comprimido (NL/min) | 300 | ||||||
Pressão de ar comprimido (barra) | 0.6-0.8 | ||||||
Tamanho da máquina (m) (C×L×A) | 9×2.75×2.1 | 16×2.75×2.1 | 16.5×2.75×2.1 | 18.5×2.75×2.1 | 20×2.96×2.1 | 20×2.96×2.1 | |
Peso da máquina (ton) | 10 | 12 | 15 | 18 | 19 | 22 | |
Dispositivo de embalagem para máquina para embalagem e corte de papel de copia A4 | |||||||
Velocidade de embalagem (embalagem /min) | 4-5 | 8-10 | 16-20 | 25-30 | 28-35 | 35-40 | |
Tamanho de embalagem (mm) (500 peças de papel de cópia A4) | 210×297×50 | ||||||
Fornecimento de potência | 380V, 50Hz, 3-phase 4-fios | ||||||
Potência do motor (kW) | 6.5 | ||||||
Potência do pulverizador de cola (kW) | 2.25 | 2.25 | 2.25 | 2.25 | 2.25 | 2.75 | |
Pressão de ar comprimido (MPa) | 0.6-0.8 | ||||||
Tamanho do papel de embrulho (mm) (C×L) | 550-560×386 | ||||||
Tamanho da máquina (m) (C×L×A) | 3.4×3.3×1.6 | 3.4×3.3×1.6 | 4.5×3.0×1.5 | 4.5×3.0×1.5 | 4.5×3.0×1.5 | 4.5×3.0×1.5 | |
Peso da máquina (ton) | 2 | 2 | 2 | 2 | 2 | 2 |
