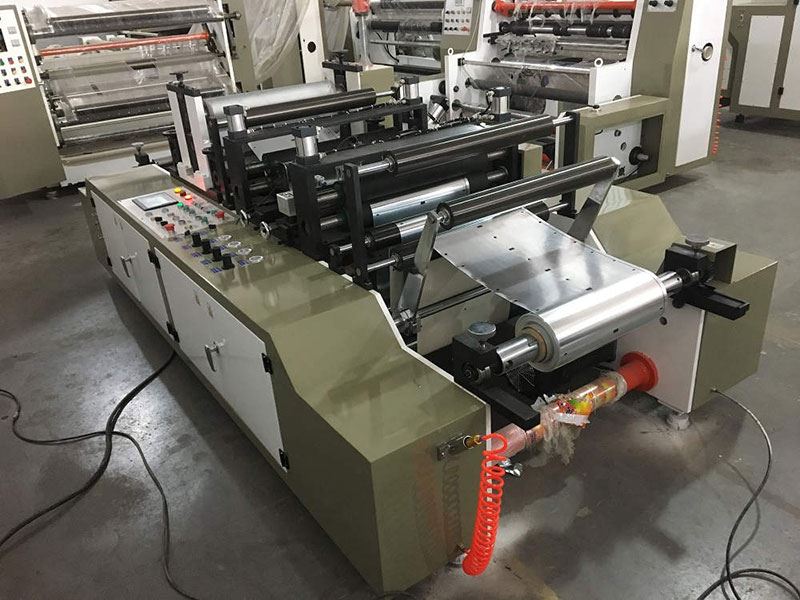

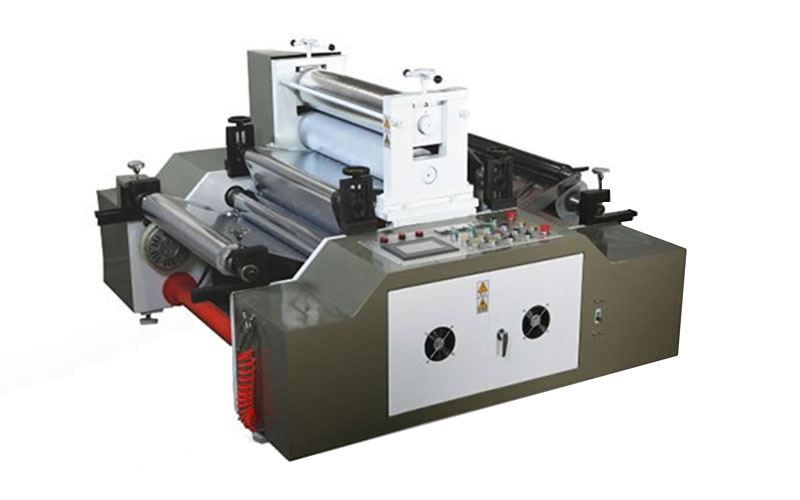

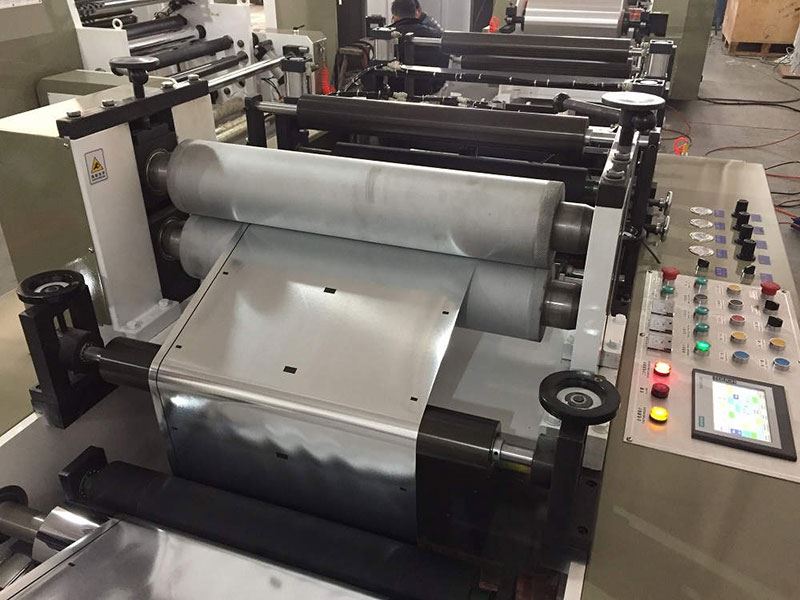

Máquina para gravação em relevo na folha de alumínio em alta velocidade DYW

Utilização :
Esta máquina de gravação em relevo é usada para estampar papel metálico tipo de bobina e folha de alumínio a uma velocidade máxima de 200m/min.

Especificações:
Modelo DYW600 DYW800
Material de gravação Folha de alumínio Folha de alumínio
Largura de gravação 50mm-600 mm 50mm-800 mm
Velocidade mecânica 250m/min 250m/min
Velocidade máxima 200m/min 200m/min
Diâmetro de desbobinamento ¢600mm (Eixo de ar de 3 polegadas) ¢600mm (Eixo de ar de 3 polegadas)
Diâmetro de rebobinamento ¢600mm (Eixo de ar de 3 polegadas) ¢600mm (Eixo de ar de 3 polegadas)
Motor de tracção 3.7kw motor de convenção de frequência 3.7kw motor de convenção de frequência
Motor de rebobinamento 3.7kw motor de convenção de frequência 3.7kw motor de convenção de frequência
Estilo de acionamento correia síncrona correia síncrona
Rolo de guia ¢80x850mm Liga dura de AL HV700 ¢80x850mm Liga dura de AL HV700
Estrutura mecânica placa de aço placa de aço
Potência de trabalho 380V/3P/50Hz 5 fios 380V/3P/50Hz 5 fios
Potência total Cerca de 8kw Cerca de 9kw
Peso da máquina Cerca de 1000kg Cerca de 1200kg
Dimensão total 2000X1800X1200mm 2000X2000X1100mm

Características:
1) Controlo principal: PLC de marca chinesa INOVANC e tela tátil da marca MCGS, com função de contagem de medição e paragem automática quando o comprimento predefinido for atingido, deteção de comprimento restante, regulação de velocidade linear.
2) Tensão de rebobinamento: adota motor 3.7kw, conversor de frequência na marca INOVANCE e controle PLC, com função sistema de predefinição de tensão e controle automático de tensão cônica.
3) Tensão de estampagem: com controle de conexão PLC da embreagem magnética 100N/M.
4) Desenrolamento adota freio magnético 50N/M, controle de cálculo de conicidade PLC e função de controle de tensão dinâmica.
5) Motor principal: Motor de conversão de frequência trifásica 3.7kw AC controlado por conversão de frequência INOVANCE.
6) Bloqueio de desenrolamento e rebobinagem: estilo pneumático
7) Tração: com estilo de tração de prensagem pneumática
8) Rolo de prensagem pneumática
9) Componente elétrico de baixa tensão de marca chinesa e marca importada da melhor qualidade.
10) Sistema de estampagem: rolo de aço para unidade de estampagem em rolo de aço
