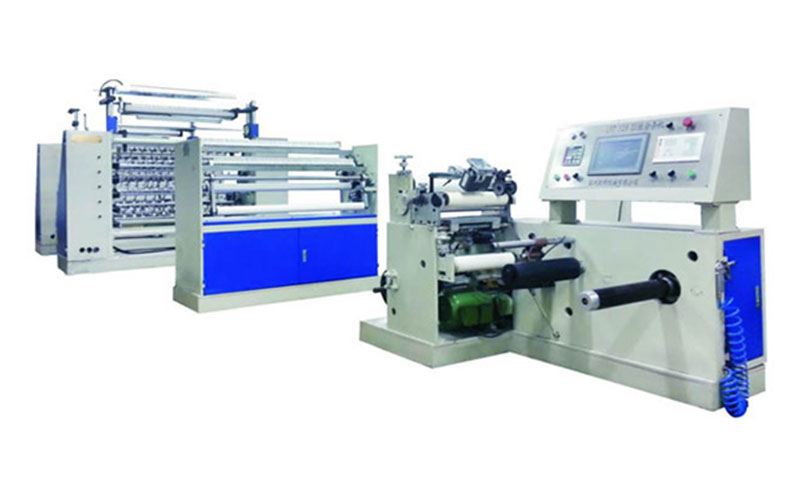

Máquina de fenda e de espátula transversal, LFT32

A nossa máquina de cortar e rebobinar LFT32 é amplamente utilizada para fabricar a fita lacre de puxar que é usada nas caixas de pacote ou saco de embalagem para alimentos, vinho, medicina, cosméticos, fita e inúmeros outros produtos. Este tipo de equipamento possui elevada automação, ótima eficiência de produção e produtos com excelente precisão. Esta máquina foi desenvolvi através das tecnologias de última geração da China e do exterior, faz parte dos equipamentos para corte e rebobinagem.

• Especificação de corte: largura de corte é de 9mm. (possui um calço de corte e um eixo de corte)
• Materiais: BOPP, PET e demais materiais de bobina de filme. A espessura do material é de 0.025mm-0.050mm
• Desenrolamento: o diâmetro de desenrolamento é de mm600mm, a largura do rolo guia é de 400mm. O qual inclui o rolo de guia de alumínio e o rolo de borracha, bem como um eixo de ar de placa de liga de alumínio de Ø74mm.
• Velocidade de produção: Possui velocidade máxima de produção de 180m / min (depende do processo de fabricação). A velocidade é definida pela interface homem-máquina. A velocidade mecânica máxima é de 200 m / min
• Tamanho geral: C×L×A=7m×2.5m×1.9m
• Fonte de alimentação: Trifásico, 380V e 50HZ
• Potência total: Cerca de 8kW.

• Retificação de desvio possui um alinhamento automático da borda e um conjunto de rastreamento fotoelétrico de alta sensibilidade e sistema de retificação de desvio (WuXi JingKong, CHINA). o parafuso da esfera de entrada é controlado traves do motor para alternar.
• Controle de tensão o enrolamento e desenrolamento adota freio de potência magnética (1 conjunto, 2,5 kg, Instituto Ningxia, CHINA). O sistema de conicidade de tensão é controlado na interface homem-máquina.
• Movimentação do material lateral é soprado por um ventilador centrífugo de 0,75kW.
• Corte possui uma faca reta de alta precisão (lâmina de barbear), a lâmina é fixada com estrutura de cordão terminal. É fácil de utilizar. Não precisa de lâmpada de máquina para iluminar acima da lâmina de corte. O tubo está equipado com uma lâmpada com economia de energia branca
• Armazenamento intermediário possui um grupo de cilindros de ultra baixa fricção (Fujikura, JAPÃO), um grupo de válvula proporcional eletricamente controlada (produto japonês SMC) e acoplamento combinado de um grupo de potenciômetro linear de precisão e cilindro, tele elevada precisão. Através da interface homem-máquina, os parâmetros são ajustados para controlar a variação da pressão do ar, com o modo de tensão de alta precisão.

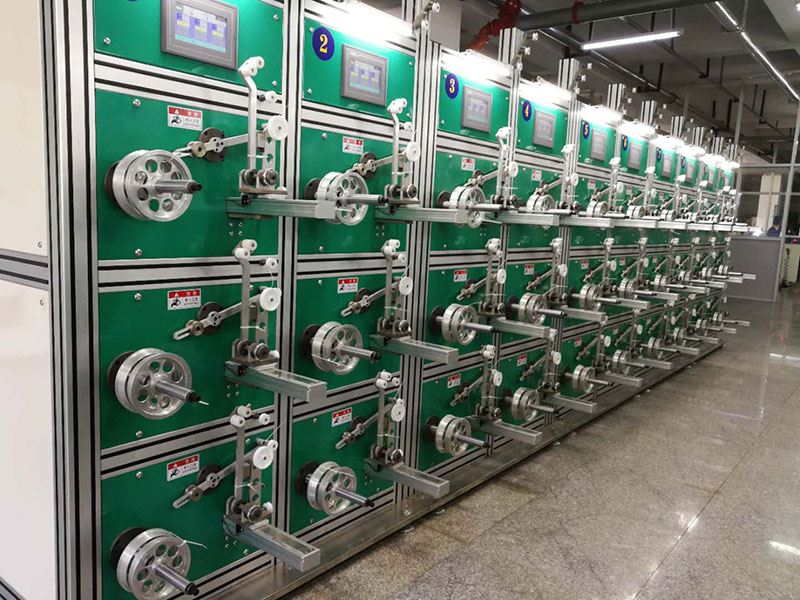

• Rebobinamento está equipado com 32 cabeçotes rebobinadoras instaladas através da bucha cônica. Não tem ruído alto e é fácil de usar. O eixo de rebobinamento é um eixo de ar de Φ74mm. Impulsionado pelo motor de conversão de frequência AC, o parâmetro é definido pela tela sensível ao toque. Com controle centralizado CLP e fiação automática, tem uma ótima aparência. A fiação de rebobinagem adota o servo motor que controla o parafuso da esfera de entrada para executar o movimento alternativo. O passo e o ângulo de deslocamento são definidos através da tela sensível ao toque. Além disso, o método de rebobinamento utiliza o modo de enrolamento sem parede lateral no plano. A especificação de corte é controlada atraves do volante.
• Tubo do núcleo de rebobinamento Tem um diâmetro interno de 76 mm, sem tubo de papel lateral no plano. É fácil de instalar e desmontar, graças ao modo de fixação da tampa do gás.
• Comprimento de rebobinamento O comprimento do produto é controlado através do codificador de precisão para contato direto com o rolo de tração, para ter alta precisão. O comprimento pode ser definido na interface homem-máquina com contagem automática. Pode ser redefinido e colocado em zero.
• Motor tração e rebobinagem separada conta com 1 motor de conversão de frequência 2.2kW e 3kW (ZHEJIANG ZHONGLONG, CHINA), além de 1 controlador de conversão de frequência vetorial 1.5kW e 3.7kW (YASKAWA, JAPÃO). A fiação possui um servo motor de 1.3kW e um servo condutor de 1.3kW da INOVANCE chinesa.
• Controle elétrico Possui um controle de sistema servo da empresa chinesa INOVANCE, interface homem-máquina da Beijing Kunluntongtai e um CLP (controlador lógico programável) da INOVANCE. Todas peças de transição tem uma chave para parada de emergência. Também possui um gabinete elétrico para executar o controle centralizado do equipamento.
• A luz de trabalho está instalada nas peças de rebobinagem e desenrolamento
• Espessura do painel o painel possui uma chapa de aço com tratamento de envelhecimento de 40mm, sendo usinado pelo centro de usinagem CNC para certificar alta precisão do tamanho.
